Xsite PRO ADVANCED

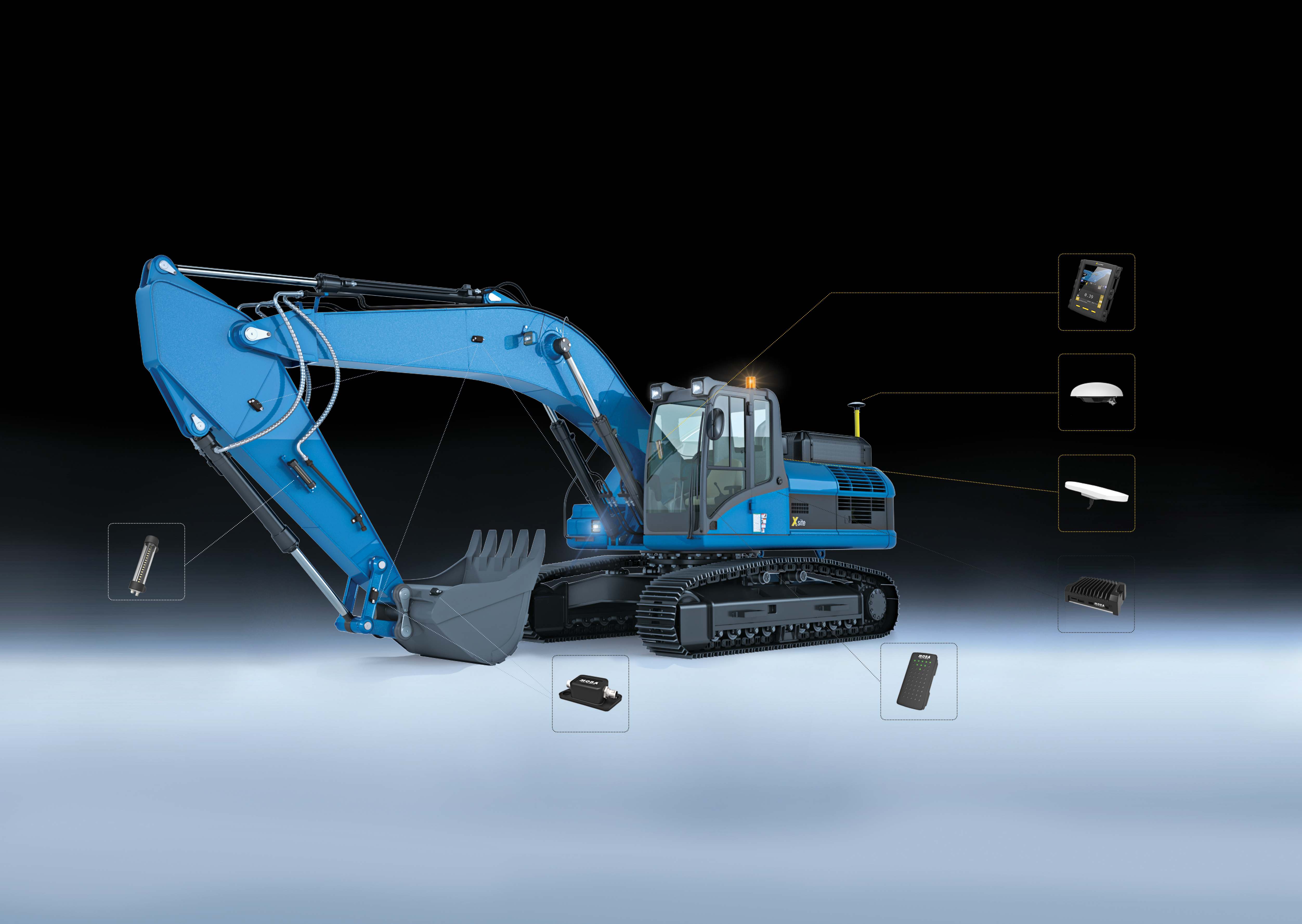

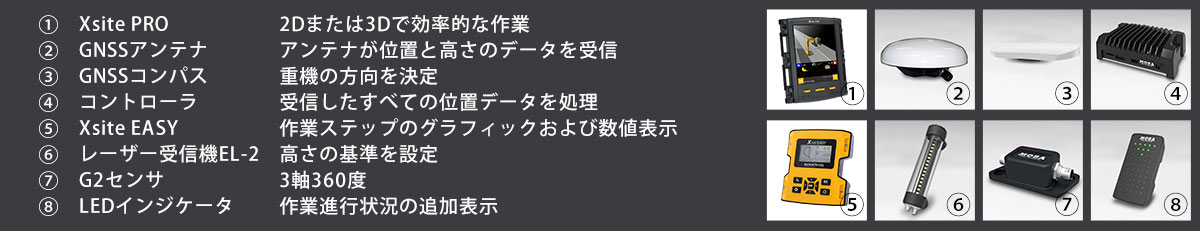

油圧ショベルの3Dガイダンスシステム XsitePRO ADVANCEDは、オペレータに正確なバケット位置をガイド設計通りに掘削することができます。
また、オペレータが必要な情報を表示できるようインターフェイスのカスタマイズや必要に応じて ディスプレイ内での簡単な設計作成、作業データからの分析など、あらゆる場面や状況に対応します。

システム機能

  • 高解像度 8,4インチのタッチスクリーンディスプレイ
  • リモートサポート
  • 3D可視化
  • 3Dデータ (LandXml、dxfファイル) の直接インポート
  • サーバー経由のデータ転送 (オプション)
  • サードパーティー GNSS受信機をサポート
  • DTMとロードライン

導入メリット

  • 計画通りの正確な結果
  • 測量作業を大幅に削減
  • 視野が制限された条件下での作業品質向上
  • 水中での作業が可能
  • 燃料消費量を削減
  • 現場での安全性向上
日本ゼム株式会社

G2センサ

G2センサ

G2 センサは堅牢で油圧ブレーカの衝撃への耐久性もあります。
また、IP69を取得している防塵・防水に優れ浚渫作業にも活用できます。
尚、G2センサ単体での供給も可能です。
(詳しい仕様はこちらへ)

油圧ショベルガイダンスシステム / マシンコントロールシステム油圧ショベルガイダンスシステム / マシンコントロールシステム

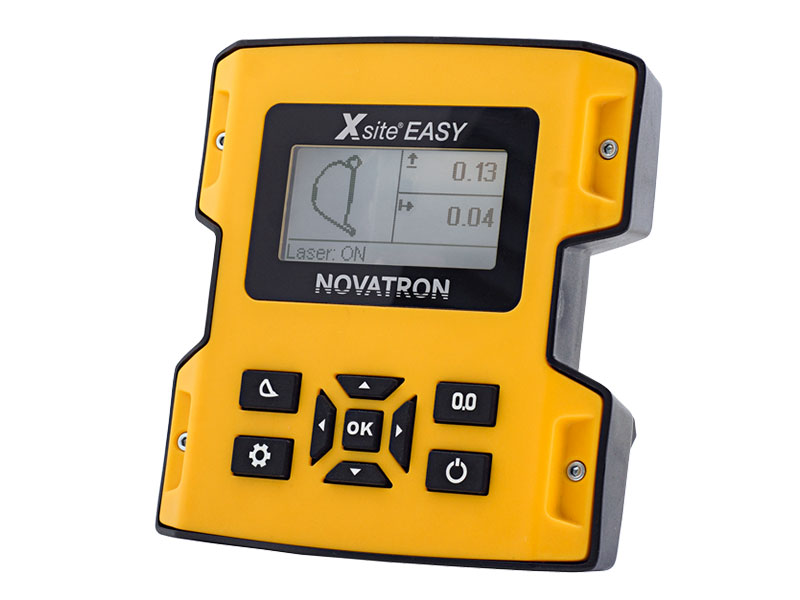

Xsite EASY

Xsite EASYは、設計面とバケットの高さや前後距離の差分を数値で表示します。また、バケット断面の向きを表示します。LEDインジゲータは設計の高さまでの離れをレーザー受光器のように表示、また音でもオペレータにガイドします。

これらのにより、オペレータは常にバケットの正確な位置と掘削の進捗を把握でき、設計通り、また正確な施工を実現します。

Xsite EASY

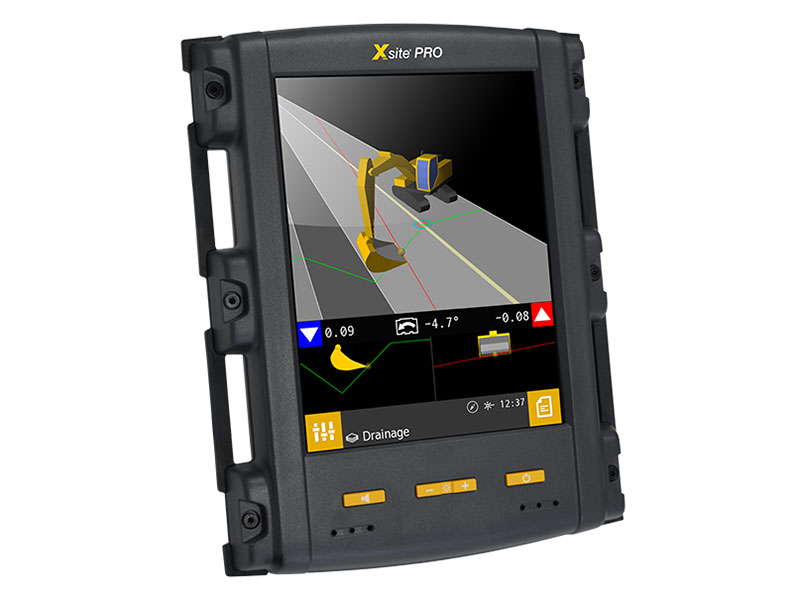

Xsite PRO

Xsite PROは、ライセンスとGNSSを追加することで3D(Xsite PRO ADVANCED) にアップグレードできる2Dシステムです。ディスプレイ内で簡単な設計を作成することが可能です。

GNSSコンパス (オプション) を使用すれば2Dで有ながら3Dのように活用することができます。

Xsite PRO

マシンコントロールシステム

マシンコントロールシステムは、お客様が所有する油圧ショベルをマシンコントロールとして
使用することができます。主な機能は下記となります。

  • FINE GRADING( バケット底面仕上げ )
  • ROUGH GRADING( 通常掘削 )
  • BUCKET ASSIST( バケットの材料の抱え込みを保ちます )
  • UP&DOWN LIMIT( 上下動作の範囲に制限をかけて自動停止 )
  • REACH LIMIT( 前後動作の範囲に制限をかけて自動停止 )
  • SWING LIMIT( 回転動作の範囲に制限をかけて自動停止)

マシンガイダンス動画

マシンコントロール動画
